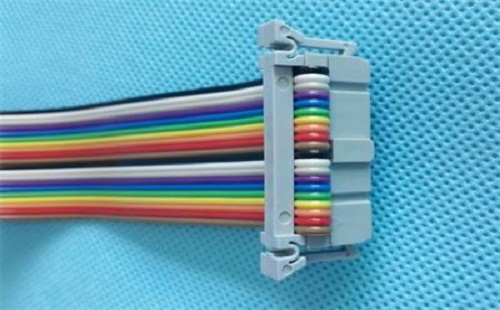

UL2651彩排线

UL2651彩排线

  • 品 牌:yaobo
    款 号:
    咨询热线:0769-82097678
    服务热线:15876435865
    图纸下载:
  • 产品详情

您好!耀博电子是专业的排线、电子线及线束加工制造商,我司主要產品:UL2651排线、UL2468排线、2678排线,间距从0.635、1.0、1.27、1.5、2.0、2.54、3.96非常齐全。UL电子线1007 1015 1569等系列、硅胶电子线系列、并提供各类线束加工等业务。 我司秉承“客戶第一”,追求“卓越完美”,將一流甹品質,合理甹價位。快速甹打樣和及時甹交期為您服務。业务联系人;曹小姐158 7643 5865



UL2651 Rainbow Flat Cable

                                        UL&CSA GRADE

UL型号:2651                                 UL STYLE:2651
额定温度:105°C                             Rate temperature : 105°C
额定电压:300V                               InsulationPVC

    缘:聚氯乙烯(PVC                    Rate voltage : 300V

    色:棕红橙黄绿蓝紫灰白黑循环排列       ColorBrownRedOrangeYellowGreenBlueVioletGray WhiteBlack

阻燃等级:VW-1CSAFT1FT2                       Flame test : VW-1

电气性能                                  ELECTRONIC CHARACTERISTICS

  压:2500V                           Spark test : 2500V

绝缘电阻:100 M-km                        Insulation resistance : Minimum 100 M-km

    容:44pF/m                          Capacity : 44pF/m

    感:1.45μH/m                        Inductance : 1.45μH/m

特性阻抗:105                                           Character istic Impedance : 105

导通时间:4.2 ns/m                    Propagation delay time : 4.2 ns/m

应用

适用于一般电器、电脑内部连线

USAGE

Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

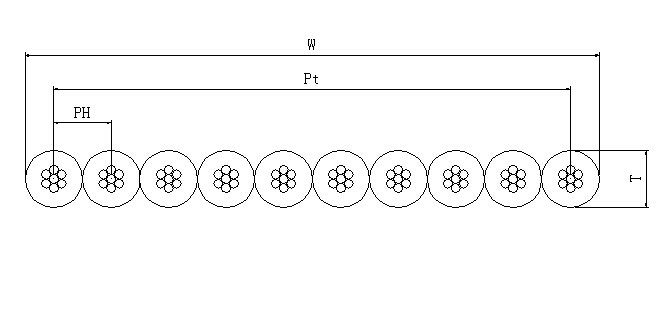

构造  Construction

参数  Construction Table

NO.of
Cores

Size of conductor
导体尺寸

Thickness
厚度

Width
宽度(mm±0.25)

INSU.RESISTANCE
导体电阻

芯线数

AWG
线号

Composition
(strands/mm)
线数/线径

mm±0.05

Pith=1.27

Ω/KM(20°C)

8

28
26

7/0.127
7/0.160

0.95
1.0

10.16

237
149

9

28
26

7/0.127
7/0.160

0.95
1.0

11.43

237
149

10

28
26

7/0.127
7/0.160

0.95
1.0

12.7

237
149

12

28
26

7/0.127
7/0.160

0.95
1.0

15.24

237
149

14

28
26

7/0.127
7/0.160

0.95
1.0

17.78

237
149

16

28
26

7/0.127
7/0.160

0.95
1.0

20.32

237
149

20

28
26

7/0.127
7/0.160

0.95
1.0

25.4

237
149

24

28
26

7/0.127
7/0.160

0.95
1.0

30.48

237
149

26

28
26

7/0.127
7/0.160

0.95
1.0

33.02

237
149

30

28
26

7/0.127
7/0.160

0.95
1.0

38.1

237
149

34

28
26

7/0.127
7/0.160

0.95
1.0

43.18

237
149

40

28
26

7/0.127
7/0.160

0.95
1.0

50.8

237
149

50

28
26

7/0.127
7/0.160

0.95
1.0

63.5

237
149

60

28
26

7/0.127
7/0.160

0.95
1.0

76.2

237
149

64

28
26

7/0.127
7/0.160

0.95
1.0

81.28

237
149

彩排线
